从事遥控器研发与制造十五年，我经手过从红外到射频、从消费电子到工业医疗的各类遥控器方案。很多人觉得遥控器"不就是个发信号的盒子"，但真正做过设计的人都知道，一个巴掌大的设备里，藏着芯片选型、电路拓扑、天线匹配、电源管理、结构防水等一整套工程学问。市面上的维修教程大多停留在"换电池、擦触点"的层面，真正涉及设计原理和深层故障逻辑的内容少之又少。今天我从工程师视角把遥控器的设计逻辑和故障排查体系完整讲透。

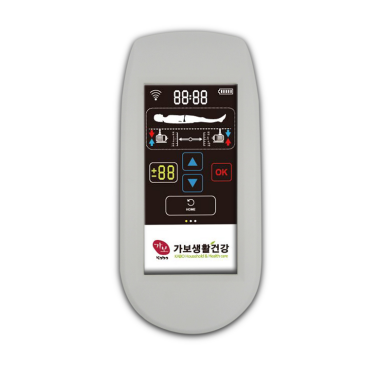

触摸屏遥控器

1. 一、遥控器的核心架构：从信号到指令的完整链路

遥控器不是"按键就发射"的简单装置，而是一条完整的信号处理链路。任何环节出问题，最终表现可能都是"遥控失灵"，但根因完全不同。

典型信号链路：按键输入→ 按键矩阵扫描 → 主控芯片编码 → 调制信号生成 → 驱动电路放大 → 发射器件输出 → 接收端解调解码

设计和排查故障，本质上就是在这条链路上逐段定位。

1.1 主控芯片：遥控器的大脑

主控芯片负责按键扫描、指令编码和调制信号输出，目前主流方案分三类：

专用红外遥控IC：如NEC协议的uPD6121系列，成本低、外围电路极简，适合功能固定的家电遥控器。按键映射由硬件决定，修改功能需换型号或定制掩膜。

通用8位MCU：如松翰、义隆、中颖等品牌的OTP/Flash MCU，是目前中高端遥控器的主流方案。优势在于灵活性——按键映射、编码协议、背光、LCD显示、学习功能都可通过固件编程实现。我们工厂做定制遥控器，90%以上用这类方案。

射频SoC：对于2.4G、蓝牙、Sub-GHz无线遥控器，主控芯片本身集成射频收发器，如Nordic nRF系列、TI CC系列。设计复杂度远高于红外方案，天线匹配和射频调试是关键难点。

1.2 按键矩阵：最容易被忽视的设计细节

绝大多数遥控器采用矩阵扫描减少IO占用——M行N列实现M×N个按键，仅需M+N个IO。原理是逐行输出低电平，读取列电平判断按键位置。实际设计有几个容易踩坑的点：

防抖处理：机械按键触点闭合瞬间会产生数毫秒抖动，不做防抖会一次按键被识别为多次。标准做法是扫描到状态变化后延时10-20毫秒再次确认。

鬼键问题：同时按下三个以上按键时，矩阵扫描可能出现"鬼键"——未按下的按键被误识别。解决方法是每列串联隔离二极管，或固件限制同时按键数量。带组合键功能的遥控器必须加二极管。

导电橡胶与碳膜触点：按键导电层通常是碳墨印刷的橡胶触点，与PCB碳膜或镀镍触点配合。接触电阻要求在100Ω以下，超过500Ω就可能按键不灵。用久了的遥控器"时灵时不灵"，大多是碳层磨损或接触面氧化导致接触电阻增大。

1.3 发射模块：红外与射频的技术分野

1.3.1 红外发射（IR）

红外遥控器通过940nm波长的红外发光二极管发射调制光信号，载波频率通常38kHz（NEC协议）或36kHz（RC5协议）。设计要点：

• 驱动电流：IR LED峰值电流通常200-800mA，脉冲调制下平均电流不大。一般用MCU IO驱动三极管（如S8050），电流直接决定发射距离，太小距离不够，太大缩短LED寿命。

• 发射角度：IR LED辐射角度一般±15°到±45°，广角覆盖大但距离近，聚光距离远但角度窄。家电遥控器通常选±30°型号。

• 编码协议：常见NEC协议（8位地址+8位命令，脉冲距离调制）和Philips RC5协议（双相调制），不同协议载波频率和帧结构不同，必须与接收端匹配。

1.3.2 射频发射（RF）

射频遥控器通过无线电波传输，常见频段315MHz、433MHz（Sub-GHz）和2.4GHz。优势是无方向性、可穿墙、距离远，但设计复杂度和成本更高。核心难点：

• 天线匹配：天线阻抗必须与射频前端（通常50Ω）匹配，否则信号反射、效率下降。匹配网络由π型或L型LC电路组成，需网络分析仪调试，是射频遥控器良率的关键控制点。

• 频率稳定性：发射频率偏差过大会导致接收端无法解调。工业级遥控器通常选用±10ppm甚至±5ppm的晶振。

• 调制方式：ASK成本低但抗干扰差，FSK抗干扰强但电路复杂。2.4G方案通常采用GFSK并配合跳频技术。

1.4 电源管理：续航与可靠性的平衡

遥控器通常由2节AA或AAA电池供电（2.4-3V），电源管理目标是最大化续航并防止电池漏液。

低功耗设计：遥控器大部分时间处于待机，MCU休眠时静态电流应控制在1-5μA以下，按键唤醒、发射完成后立即回休眠。优质遥控器2节AA电池可用1-2年，几个月就换电池说明休眠没做好或有漏电。

低电压检测：电池电压降到阈值（如2.2V）时应提示更换。电压过低时红外发射功率不足，会出现"近距离能用、远距离不行"的现象。

电池漏液防护：廉价遥控器的致命伤。防护措施包括电池仓密封圈、弹簧触点镀镍/镀金、PCB涂覆保护。我们工厂工业级遥控器的电池触点全部不锈钢镀镍，盐雾测试48小时以上。

1.5 结构设计：不只是外壳

按键手感：触发力、行程、回弹由导电橡胶硬度和结构决定，硅胶硬度通常40-60邵氏A，太硬按着手累，太软容易误触。好手感需要多次打样调试。

防水设计：厨房、浴室、医疗场景要求防水。方案包括整机IP67密封（薄膜开关或硅胶一体按键）、PCB三防漆（防溅水级）、电池仓单独密封。医疗级遥控器我们做到IPX7以上，并通过消毒液浸泡测试。

抗跌落：遥控器是最容易被摔的设备。设计要求1.5米自由跌落不开裂、不脱焊，关键措施包括ABS+PC合金外壳、内部支撑柱、较重元件增加固定点。

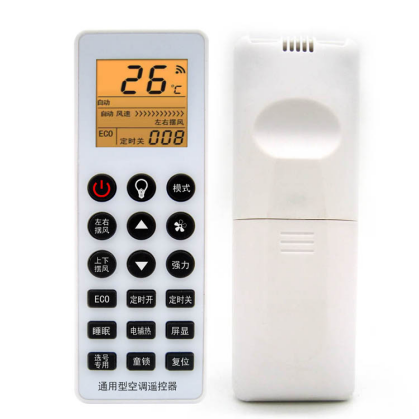

通用空调遥控器

2. 二、常见故障排查：从现象到根因的系统方法

故障排查核心原则：先外后内、先简后繁、分段定位。按系统方法一步步排查，90%的故障能在10分钟内定位。

2.1 完全无反应：按任何键都没动静

现象：按下任意按键，指示灯不亮，设备无响应。

1. 检查电池：万用表测电压，两节AA串联应在3V左右，低于2.2V直接更换。注意有些电池看着有电但内阻大，带负载时电压骤降，也要更换。

2. 检查电池触点：观察弹簧和金属片是否锈蚀、氧化、漏液腐蚀。用酒精棉擦拭或小刀刮去氧化层，弹簧断裂需更换或飞线修复。

3. 检查晶振：电池和触点正常则怀疑晶振损坏。晶振是MCU时钟源，不起振则MCU完全不工作。用示波器测晶振引脚是否有振荡波形，没有则更换同规格晶振。这是高发故障点。

4. 检查MCU供电：测MCU的VDD引脚电压，供电为0则查电源线路断路或滤波电容短路；供电正常但不工作可能是MCU本身损坏（雷击、静电、过压击穿）。

2.2 个别按键失灵或时灵时不灵

现象：大部分按键正常，只有某一个或几个按键不灵敏，需用力按才有反应。

1. 清洁导电橡胶和PCB触点：最常见原因。打开遥控器取出导电橡胶，用酒精棉擦拭碳触点和PCB金手指。碳层磨损严重可用导电银漆临时修复，长期建议更换导电橡胶。

2. 检查按键矩阵线路：清洁后仍失灵，万用表测该按键对应行线和列线是否断路。PCB碳膜线路划伤或腐蚀会导致扫描不到按键，断点用导电银漆或飞线修复。

3. 检查MCU IO口：整行或整列按键同时失灵，可能是对应MCU IO口损坏。测该IO口按键按下时电平变化，无变化则IO口内部损坏，需更换MCU或重新映射到空闲IO。

2.3 发射距离变短

现象：以前5米外能正常控制，现在必须凑到1米以内。

1. 电池电压：电压不足是首要原因，红外LED发射功率与驱动电流正相关。换新电池后距离恢复则只是电池问题。

2. 红外LED老化：IR LED长期使用后光功率衰减。示波器测LED两端脉冲电压，电压正常但距离短则更换同型号IR LED，注意波长和角度差异。

3. 驱动三极管性能下降：驱动三极管（S8050或9013）放大倍数下降导致驱动电流不足，测集电极电流，正常值应在200mA以上（脉冲峰值）。

4. 射频遥控器的天线问题：射频遥控器距离变短先查天线是否脱落、断裂或接触不良，PCB板载天线磕碰变形也会影响匹配。射频天线维修需专业仪器，不建议自行调整。

2.4 耗电过快

现象：新电池装上几周甚至几天就没电。

1. 测量静态电流：万用表串联在电池回路，不按键时测电流，正常应在5μA以下，超过50μA说明有漏电或MCU未休眠。

2. 检查按键卡死：某个按键卡住持续按下，MCU一直唤醒发射导致耗电剧增，逐一检查按键回弹。

3. 检查滤波电容漏电：电源端滤波电容（10μF钽电容或100μF电解）漏电会增大静态电流，用替换法检查。

4. 检查MCU固件：定制固件遥控器可能存在休眠逻辑bug，按键释放后未正确回到休眠，需重新烧录固件。

5. PCB受潮或污染：进水或潮湿环境下PCB表面形成漏电通路，用无水酒精清洗并彻底烘干，必要时涂三防漆。

2.5 指示灯亮但设备无响应

现象：按按键时指示灯正常闪烁，但被控设备无反应。

1. 确认接收端正常：用已知正常的同型号遥控器测试设备，也不能控制则问题在接收端，与遥控器无关。

2. 检查编码协议匹配：万能遥控器或学习型遥控器可能编码协议设置错误，重新设置品牌代码或重新学习。

3. 检查红外发射管：指示灯亮只说明MCU在工作，不代表IR LED正常。用手机摄像头法确认是否发光，不发光则查LED脱焊/损坏或驱动三极管故障。

4. 检查载波频率：红外接收头有特定载波频率（如38kHz），晶振漂移导致频率偏差过大时接收头无法解调。示波器测调制信号频率，偏差超过±2kHz可能导致接收失败。

2.6 进水或摔落后故障

进水处理：立即取出电池，切勿按键尝试开机（按键会让水扩散增加短路风险）。用95%以上无水酒精冲洗PCB溶解杂质，吹风机冷风档彻底吹干或干燥箱放置48小时（不要高温烘烤）。确认完全干燥后装电池测试，仍有故障按上述各类现象继续排查。

摔落处理：检查外壳开裂和电池触点变形，打开PCB检查断裂和元件脱焊。晶振、IR LED、电池弹簧最容易脱焊，对怀疑虚焊部位重新加焊。PCB断裂涉及线路断裂需飞线修复，断裂严重建议更换。

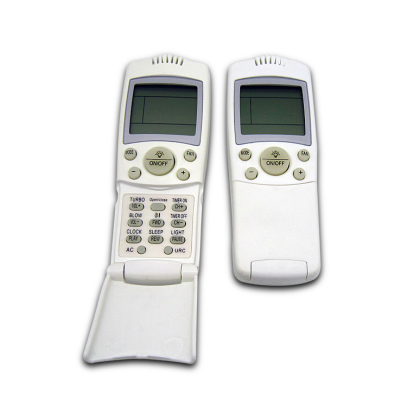

空调遥控器

3. 三、工程师的维护与选型建议

3.1 日常维护要点

• 定期清洁：每3-6个月用酒精棉擦拭外壳和按键缝隙，油污和灰尘是按键失灵的主要诱因。

• 电池更换：出现发射距离变短、指示灯变暗时就更换，不要等完全耗尽。长期不用取出电池防止漏液。

• 避免极端环境：不要放在阳光直射处、暖气旁或潮湿浴室，高温加速老化，潮湿导致PCB腐蚀。

• 防水套使用：厨房浴室建议硅胶防水套，定期取下清洁，套内容易积聚水汽。

3.2 采购选型建议

企业采购选择遥控器供应商不要只看价格，以下指标直接影响质量和售后成本：

1. MCU方案：询问MCU品牌，松翰、义隆、中颖等成熟稳定，避免不知名白片MCU。

2. 静态电流：要求提供实测数据，优秀设计应在3μA以下。

3. 发射距离：标准条件下（3V电池、标准接收头）红外遥控器应达8米以上。

4. 可靠性测试：正规工厂应提供按键寿命（10万次以上）、跌落（1.5米）、盐雾、高低温测试报告。

5. 防水等级：普通家用IPX4，厨房浴室建议IPX7，医疗场景IPX7以上且耐消毒液腐蚀。

6. 定制能力：需定制按键布局、丝印、协议时，确认供应商有自主固件开发能力，只有代工没有研发的供应商定制灵活性差。

3.3 维修经济性判断

• 普通家电遥控器（20-50元）：维修价值低，清洁换电池后仍故障建议直接换通用遥控器。

• 品牌原装遥控器（100-300元）：值得维修，常见故障维修成本通常20元以内。

• 工业/医疗专用遥控器（500元以上）：涉及定制协议，必须维修或返厂，不要用通用遥控器替代。

• 智能射频遥控器：涉及配对加密，MCU损坏更换后需重新烧录固件和配对码，普通维修店无法处理，建议返厂。

4. 四、结语

遥控器是一个看似简单实则充满工程细节的产品。从芯片选型到天线匹配，从按键手感到防水防护，每个设计决策都影响最终体验和可靠性。故障排查的本质是对信号链路的系统性理解——知道信号从哪里来、经过哪些环节、在哪里可能出问题，就能从纷繁的故障现象中快速定位根因。

这篇文章覆盖了遥控器设计的核心架构和六大类常见故障的系统排查方法，希望能为维修从业者、采购方和电子爱好者提供一份有实用价值的参考。十五年遥控器制造经验，我们只做专业的事。
