防水遥控器IPX4/IPX5/IPX6：测试标准与结构设计实战要点

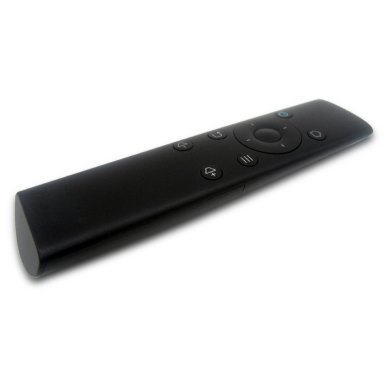

蓝牙遥控器

作为深耕遥控器结构开发12 年的工程师，我见过太多防水失效案例：智能马桶遥控器用了三个月按键连键，拆开是密封圈被工人装配时卷了边；工业行车遥控暴雨后信号失控，溯源发现挂绳孔做了直通结构；电商页标着 IPX6 防水，实际淋一次雨就报废 —— 核心问题从来不是 “防水技术难”，而是很多团队对三个核心防护等级的标准边界模糊，结构设计匹配度不足，要么为降本省掉关键密封结构，要么盲目堆料推高成本。

IPX4/IPX5/IPX6 是目前消费级、工业级遥控器最常用的防水梯度，覆盖从室内溅水到户外高压冲水的绝大多数场景。本文严格对标 GB/T 4208-2017（等同 IEC 60529:2013）防护标准，结合量产实战经验，把测试要求、分等级设计逻辑、量产避坑要点讲透，供产品选型、结构开发、品质管控全流程参考。

一、先搞懂边界：三个等级的官方测试标准与适用场景

IP 代码是电气设备外壳防护能力的统一标识，第二位数字代表防水等级，IPX4/5/6 即不考核固体异物防护、仅考核防水能力，三者核心差异是水的压力、流量、冲击方式不同，绝非 “更防水一点” 的模糊区别。

1. IPX4：防溅水等

标准定义：外壳承受任意方向的飞溅水，无有害影响。

测试规则（两种方案二选一）：
① 摆管测试：摆管喷水孔覆盖垂线两侧各90°（总 180° 范围），单孔流量 0.07L/min，样品放在转台上以 1-3r/min 旋转，测试总时长 10min；
② 手持喷淋测试：大尺寸产品无法放入摆管时，拆除喷淋头导流挡板，喷嘴距样品0.3-0.5m，以 10L/min 流量从所有方向溅水，按外壳表面积每平米测试 1min，总时长不低于 5min。

合格判定：进水不能导致电路短路、功能异常，带电部件无连续积水痕迹。

适用场景：无直接冲水的室内环境，如阳台晾衣架遥控、客厅影音遥控、加湿器周边设备遥控，仅可防范意外洒水、凝露、轻微飘雨，不能承受直接水流喷射。

2. IPX5：防喷射水等级

标准定义：任意方向的低压水柱喷射外壳，无有害影响。

测试规则：采用直径6.3mm 的标准喷嘴，喷水流量 12.5L/min±5%，喷嘴处水压稳定在 30kPa（约 0.3 公斤压力），喷嘴距离样品 2.5-3m，对准外壳接缝、开孔、转角等所有薄弱位置逐一喷射，每处喷射不短于 1min，总时长不低于 3min。

合格判定：允许极少量水雾渗入，但不能接触功能电路、不降低绝缘性能。

适用场景：可能直接被水流冲到的消费级场景，如淋浴区的浴霸/ 智能马桶 / 智能镜遥控、户外车库门 / 庭院门禁遥控、露营设备遥控，可承受日常冷水冲洗、中雨持续喷淋，是当前消费级防水遥控器的主流等级。

3. IPX6：防强烈喷射水等级

标准定义：任意方向的高压强烈水柱喷射外壳，无有害影响。

测试规则：采用直径12.5mm 的标准喷嘴，喷水流量提升至 100L/min±5%（是 IPX5 的 8 倍），喷嘴处水压达 100kPa（约 1 公斤压力，是 IPX5 的 3.3 倍），喷嘴距离 2.5-3m，对准所有薄弱位置喷射，总时长不低于 3min。

合格判定：进水量不能影响设备长期可靠工作，核心电路区域无明显积水。

重要提示：三个等级均属于“动态水防护”，不具备静态浸没能力，短时间浸泡需要 IPX7 及以上等级，宣传 “IPX6 可泡水” 属于典型的标准误读。

适用场景：高要求户外/ 工业场景，如工业行车 / 工程机械遥控、高压清洗机配套遥控、水产养殖设备遥控、码头海事作业遥控，可承受暴雨冲刷、高压水枪冲洗、短时大浪拍击。

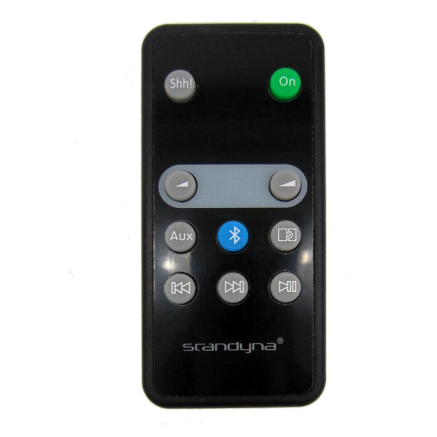

蓝牙音频遥控器

二、分等级结构设计要点：平衡可靠性与成本，拒绝过度设计

防水设计的核心逻辑是“梯度密封、堵疏结合、冗余备份”：低等级优先靠结构挡水，不盲目加件推高成本；高等级做连续密封 + 冗余防护，不存侥幸心理。三个等级通用的设计原则是：密封面尽量整圈连续无断点；外露开孔尽量布置在非迎水面；密封件压缩率控制在合理区间（过低漏水、过高加速老化）；不把密封可靠性完全建立在胶黏剂上，避免长期老化失效。

1. IPX4 级：低成本防溅，迷宫结构挡水即可

IPX4 的水为无压力飞溅、沿表面流动状态，核心是阻断水流渗入路径，无需全腔体密封，BOM 成本仅比普通非防水遥控器高 5%-8%。

壳体配合：做阶梯式迷宫止口，公止口搭接长度≥3mm，上下壳单边间隙控制在 0.05-0.1mm，依靠曲折接缝阻挡溅水；螺丝柱间距≤100mm，四个转角必须布置螺丝，控制壳体翘曲量≤0.2mm；卡扣位加 0.5mm 高的挡水筋，避免水顺着卡扣缝隙流入内腔。极低价位走量款可采用全卡扣固定，但卡扣位置必须错位设计挡水墙。

按键与开孔：硅胶按键周圈做1.5mm 宽翻边，压在上下壳之间，压合量 0.2-0.3mm 即可形成挡水层；电池仓盖贴 0.5mm 厚 EVA 泡棉垫，周圈压合宽度≥2mm，压合量 0.2mm；外露充电口用普通分体硅胶塞，塞柱过盈量 0.3mm 即可满足要求。

易漏点规避：螺丝柱必须做盲孔，禁止打通到壳内，避免水顺着螺纹渗入；指示灯导光柱用普通黑色双面胶粘贴在内壁即可，无需额外密封；透气孔、出声孔必须朝下布置并做迷宫挡墙，不能在壳体顶面开直通孔；挂绳孔必须做外置盲孔—— 挂绳柱不连通内腔，这个细节占 IPX4 测试漏水故障的 40% 以上。

2. IPX5 级：消费级主力方案，全周密封+ 少量冗余

IPX5 需要承受带压力的水柱，单纯迷宫止口无法阻挡水顺着缝隙渗入，必须做连续密封，BOM 成本比普通款高 12%-18%，是平衡体验与成本的最优选择。

壳体密封结构：上下壳做全周密封槽，搭配线径1.5mm 的固态硅胶密封圈（邵氏硬度 45-55 度，70℃压缩 22h 永久变形≤20%）；密封槽深度 1.1-1.2mm、槽宽 1.7-1.9mm，保证密封圈压缩率稳定在 20%-30% 的黄金区间 —— 压缩率低于 20% 容易被水柱击穿，高于 35% 会加速硅胶永久变形。止口做双阶梯结构，密封圈内嵌在槽内，避免被高压水冲移位；螺丝间距≤70mm，转角位置必须加螺丝，保证整圈压力均匀。内置电池的充电款可采用超声焊接替代密封圈，超声线做 0.3-0.4mm 高的三角形截面，超声后溢料填满整个配合面，无虚焊断点，但缺点是无法无损拆解维修。

按键与交互区域：硅胶按键周圈做半圆形密封凸筋（高度0.3mm），对应壳体压合槽，压合后凸筋压缩 25%；长行程按键采用双层裙边结构，外层挡水、内层密封；如果用 PET 薄膜按键，必须贴 0.15mm 厚的工业级防水双面胶，周圈粘贴宽度≥3mm，在无尘车间贴合，避免灰尘产生缝隙。出声孔、MIC 孔不能直通，需粘贴耐水压≥10kPa 的 ePTFE 透声膜；导光柱优先采用双色注塑和壳体连为一体，比后装配方案的密封可靠性高 30% 以上。

开孔防护：电池仓单独做线径1.2mm 的硅胶密封圈，采用对称双卡扣 + 中间螺丝锁紧，避免局部压合不实；外露 Type-C 口用连体式硅胶塞，塞柱做两圈密封凸筋，单圈过盈 0.2mm，塞子外层嵌入壳体下沉槽、与外表面齐平，防止水柱把塞子冲开；高端款可采用板载 IPX7 级防水 Type-C 母座，省去胶塞但单台成本增加 5-8 元。

冗余设计：PCB 板刷 0.02-0.05mm 厚的三防漆，或做纳米真空涂层，就算有极少量水雾渗入也不会短路，单块 PCB 成本仅增加几毛钱，可降低 30% 以上的售后故障率。

实战踩坑提醒：密封槽表面不能设计顶针、浇口位置，注塑披锋、顶针凸痕超过0.05mm 就会导致渗水；密封圈不要打胶固定，胶层厚度不均反而会形成缝隙，直接嵌在槽内即可；PC+ABS 壳体要控制注塑内应力，装配后翘曲量超过 0.1mm 就会导致局部密封失效。

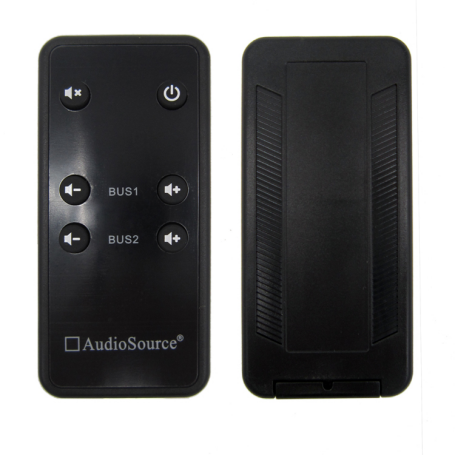

蓝牙音频遥控器

3. IPX6 级：工业级高可靠方案，多重密封+ 压差平衡

IPX6 的高压水柱冲击力极强，且工业场景往往伴随摔落、高低温交变、油污腐蚀，单道密封圈很难满足长期可靠性，必须做多重防护，BOM 成本比普通款高 30%-50%。

壳体密封结构：采用双密封设计，主密封圈选线径2.0-2.5mm 的耐老化硅胶（有油污场景选氯丁橡胶 / 氟硅胶，邵氏硬度 50-60 度），压缩率提升至 25%-35%；密封槽两侧加 0.1mm 高的定位卡筋，防止装配时密封圈翻滚、移位；主密封圈外侧增加一道 0.8mm 高的挡水筋，形成第二道迷宫防护。螺丝间距≤50mm，所有圆弧、转角位置必须布置螺丝；M2.6 螺丝拧紧力矩稳定在 0.4-0.6N・m，配平垫片增大压合面积，避免壳体局部压裂。壳体材质优先选玻纤增强 PC（PC+10% GF），刚性比普通 PC+ABS 高 60%，摔落、温度变化时变形量极小；上下壳止口搭接长度≥5mm，分模线设计在密封面外侧，避免披锋影响密封效果。

按键与交互结构：大尺寸工业按键、急停按钮采用柱塞式独立密封：每个按键搭配专属O 型圈，按键导向长度≥3mm，保证按动时不偏心、不磨偏密封圈；硅胶按键面板厚度不低于 1.5mm，用独立金属压条 + 螺丝周圈锁紧，压条螺丝间距≤40mm，不依赖上下壳间接压合。带显示屏的设备，视窗钢化玻璃和壳体之间用线径 2mm 的密封圈压合，或采用光学防水胶全贴合；带摇杆的设备必须选用带一体化硅胶波纹管的工业级防水摇杆，摇杆底座和壳体之间加密封垫锁死，禁止用消费级普通摇杆；出声孔贴耐水压 30kPa 以上的防水透声膜。

开孔与压差平衡设计：非必要外露的接口全部内置，比如充电口、调试口放在电池仓内部，借电池仓密封做双重防护；必须外露的航空插头、天线接头选用IP67 以上的金属防水接头，带密封圈螺纹锁紧。电池仓采用旋扣式或者多螺丝压紧结构，不能用普通塑料卡扣，防止高压水冲松脱；电池触点采用镀金材质，避免潮湿环境氧化生锈。必须安装 ePTFE 防水透气阀：IPX6 密封等级高，设备户外暴晒后突然遇冷水，内腔会形成负压，把水从微小缝隙吸进来，透气阀可在防水的前提下平衡内外压差，一般遥控器用 M5/M6 螺纹款即可，透气量根据腔体容积选择。

内部冗余设计：PCB 板做加厚纳米涂层，关键电路区域用环氧胶灌封 1-2mm 厚度；PCB 离壳体内壁预留 1mm 以上间隙，内腔低洼处不布置元件；电池用 PET 绝缘膜全包覆，避免进水短路。

实战踩坑提醒：不要用双面胶、泡棉作为IPX6 的主密封材料，高低温老化后粘性下降，高压水很容易击穿；普通矿物基润滑脂会腐蚀硅胶密封圈，需要润滑的位置必须用硅基润滑脂；密封圈硫化接头只能放在直边段，禁止放在转角位置，不能用胶水粘接接头。

三、测试与量产管控：避免“实验室过检，量产漏水”

很多产品开模样机能过认证，量产后却批量漏水，核心是没有做全生命周期验证和一致性管控，三个细节必须落实：

测试要模拟真实使用状态：按照标准要求，测试前样品需在25℃、50% 左右湿度环境静置 24h，按键、电池仓盖等活动部件动作 10 次以上再测试；除新机测试外，还要完成 10 万次按键按压、1000 次电池仓开合、1 米 6 面跌落、-20℃~60℃高低温循环后复测防水，避免新机密封紧、使用一段时间后松脱漏水。

易漏点按优先级排查：测试后不要直接拆机，先擦拭表面放在吸水纸上轻磕，观察渗水位置；拆机后按顺序检查：螺丝周边、卡扣位置、充电口塞、按键四角、电池仓密封圈、挂绳孔、天线接头、出声孔，这几个位置占漏水故障的90% 以上。

量产一致性管控：密封圈来料全检线径、硬度，误差不能超过±0.1mm、±5 邵氏度；壳体检查密封面披锋、翘曲量，变形超过 0.1mm 的直接剔除；装配用定位工装保证密封圈不扭曲，螺丝用定扭电批锁紧，消除人工操作的松紧差异。

拒绝等级虚标：IPX5 和 IPX6 的结构成本相差 20% 以上，水压、流量差距数倍，不要为营销宣传虚标等级 —— 防水等级虚标是近年市场监管抽查的高频不合格项，既面临罚款风险，也会直接消耗品牌信任。

防水遥控器的设计本质是场景化的精细设计：IPX4 足够应付室内溅水，就没必要加全圈密封圈推高售价；IPX5 满足卫浴日常使用，就不用牺牲可维修性做全灌封；IPX6 要在工业场景稳定工作，就不能省掉透气阀、双密封这些关键结构。

随着智能家居下沉到卫浴、阳台等湿区，户外经济、工业智能化带动遥控设备需求上涨，防水早已不是遥控器的附加功能，而是决定可靠性和用户体验的核心指标。把标准吃透、把密封细节做扎实、在成本和可靠性之间找到最优解，才是真正的工程师思维，也是产品长期站稳市场的基础。
